Wagenheberaufnahmen 170V Bj1936

[Manzi]

Hallo,
ich bin ein seit kurzem Mitglied und hätte eine spezielle Frage.
Ich habe hier einen Rahmen bei dem bereits herumgebastelt wurde.
Das Querrohr der vorderen Wagenheberaufnahmen wurde auf beiden Seiten gleich nach den Karosseriebefestigungspunkten abgeschnitten. Auf der Rahmenzeichnung die mir vorliegt ist das Maß leider nicht angegeben.
Könnte mir bitte jemand bei seinem Fahrzeug die beiden Punkte ausmessen (am Foto rot markiert) und ev. ein oder zwei Fotos machen damit ich weiß wie die Wagenheberaufnahmen aussehen?

Vielen Dank, Günther Manzenreiter


[GeorgesBuerginCH]


[170ziger]

hallo Manzi,

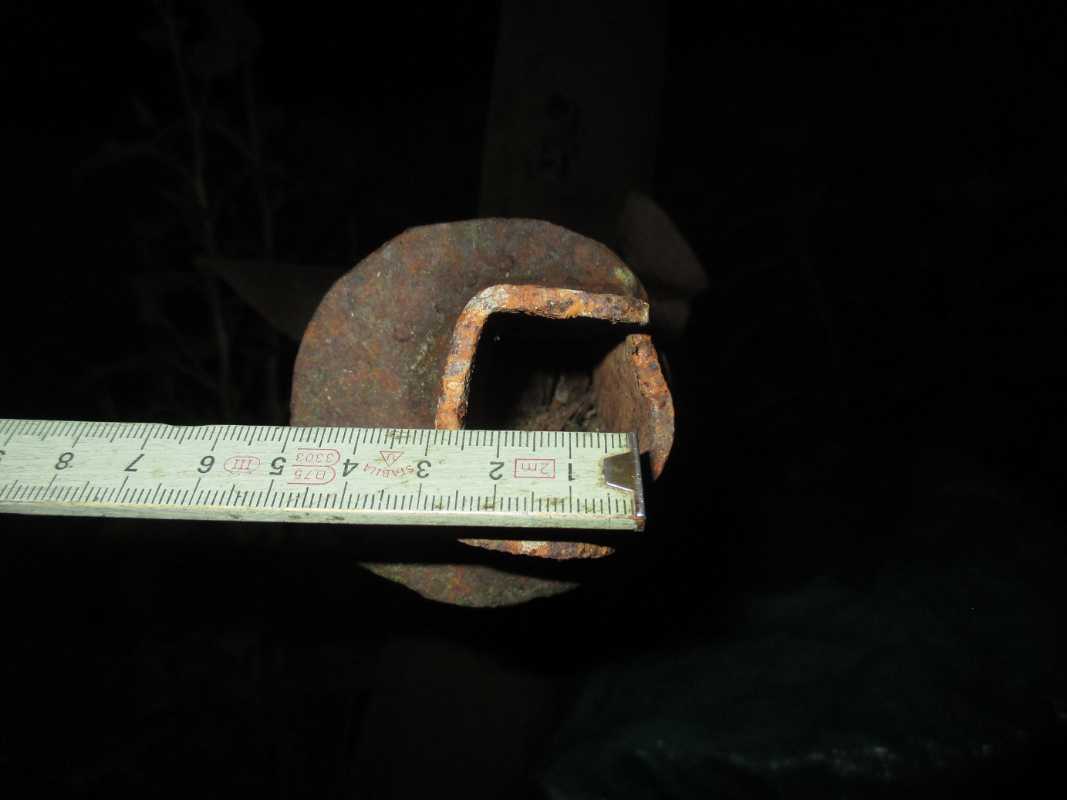

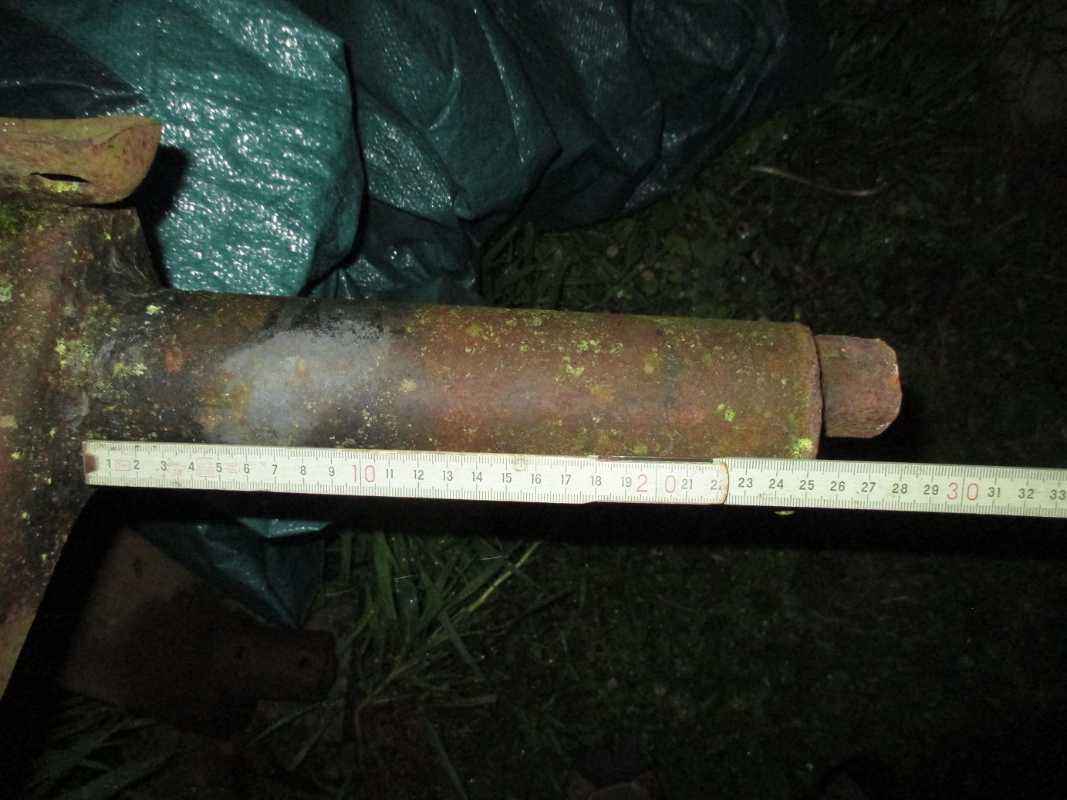

vielleicht helfen Dir diese Bilder etwas.
Gruß, Alfred



[Manzi]

Vielen Dank, das ist ja schon sehr gut!

Lieber Alfred, ist das ein Rahmen von einem 170 S oder 170 V? Weißt du das?

Gruß Günther

[170ziger]

hallo Günther,
es ist ein Rahmen eines 170V von 1947.
Er dürfte bis auf einen fehlenden Anschraubpunkt für die Handbremse identisch mit einem Vorkriegs-170V-Rahmen sein.

Gruß, Alfred

[Manzi]

Perfekt, Dankeschön!

[James Allen]

Attached please find a simple drawing of the Front Jack point from a 1937 frame and one photo. Additional photos to follow.


[James Allen]

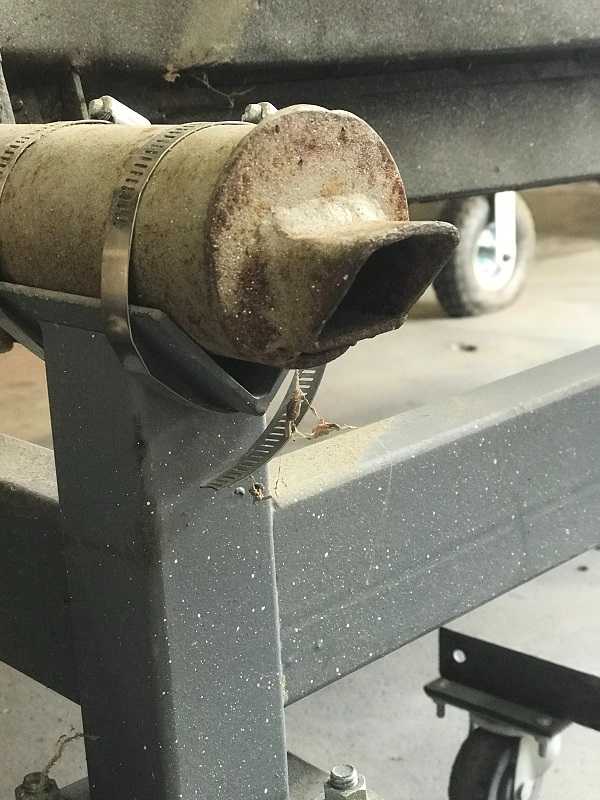

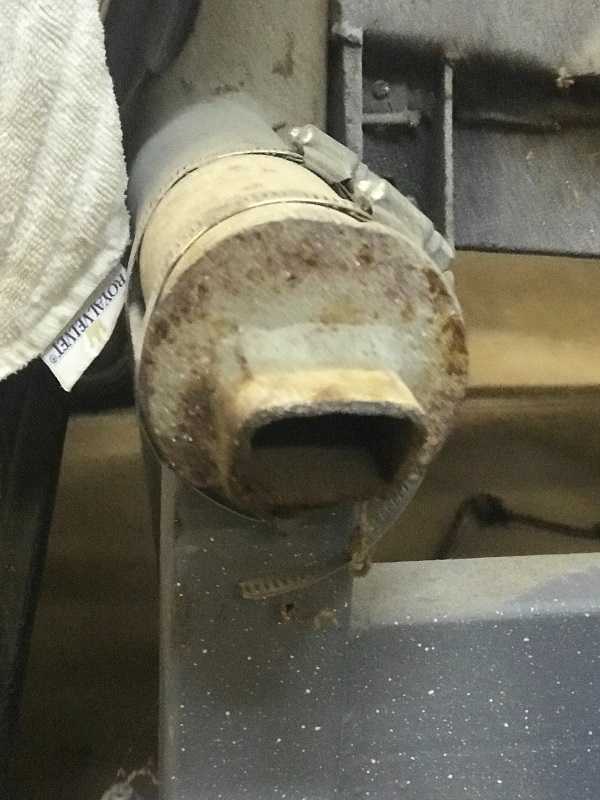

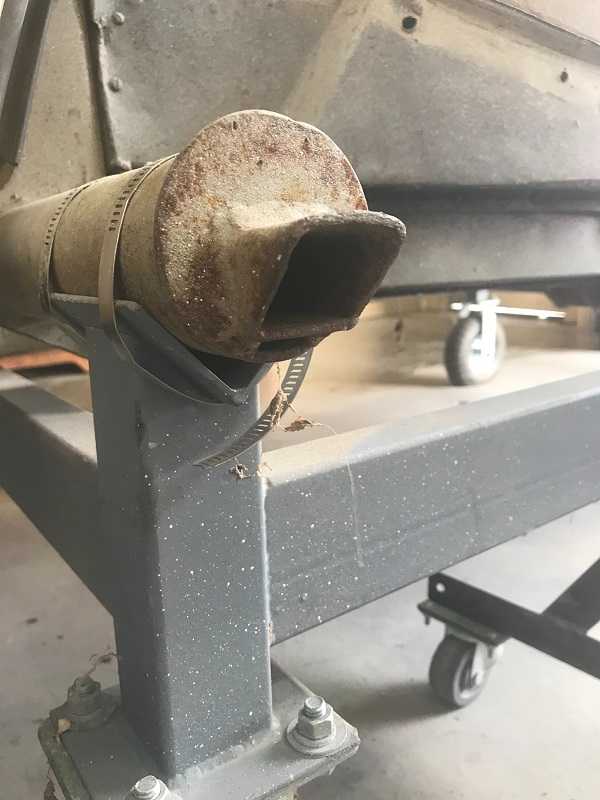

Three additional photos.

[Jos170V]

Hallo Günther,

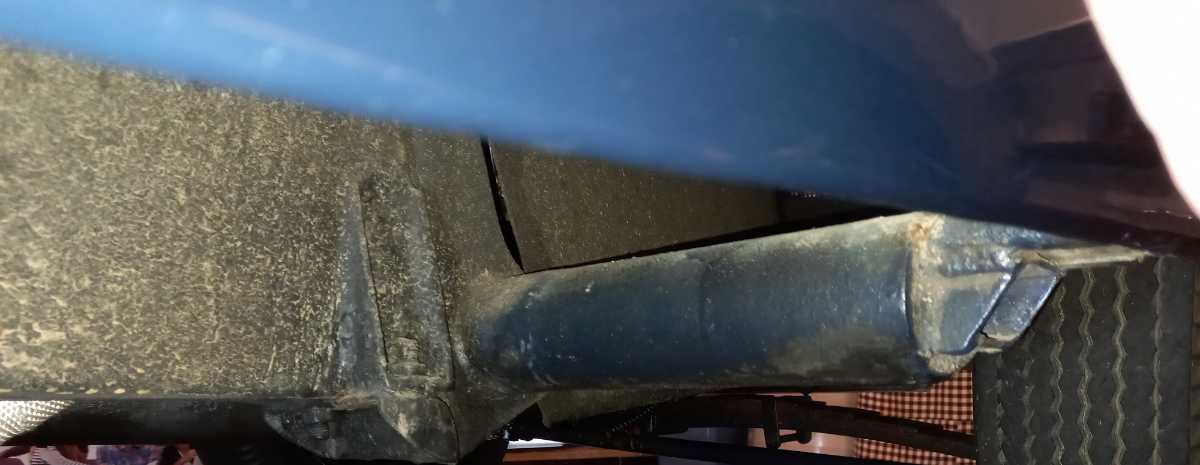

hier einige zusätzliche fotos 170v 1937.
Viel Erfolg beim Umbau.
Jos


[Manzi]

Attached please find a simple drawing of the Front Jack point from a 1937 frame and one photo. Additional photos to follow.


Really great! Thank you very much!
