Sonnenblende Halterung

[javier170SD]

Hallo,
Ich brauche für ein 170 S den beifahrer Sonnenblende die linke Halterung, meine Teile haben die Gewinde beschädigt.

Mfgrs,
Javier

[GeorgesBuerginCH]

Tschau Javier,

Bitte studiere 170v-Forum Berichte 81 Sonnenblende.
Sind bei Deinem 170S beide Sonnenblenden die gleiche Ausführung?
oder wurde die eine nachgerüstet. Ein Gesamtbild würde da vieles klären.
Bei unserem 170S JL 1950 gibt es den Unterschied der verschieden langen seitlichen Glashalter,
also wurde die rechte ebenfalls nachgerüstet.
Ab Juni 1952 erhalten die Typen 170 und 220 stoffbezogene Sonnenblenden.

Grüsse Georges

[HaraldSchuessler]

Lieber Georges, liebe 170er Freunde,

Javier besitzt einen 170 S-D. Bei den 170er Modellen mit Lenkradschaltung gab es gepolsterte Sonnenblenden - deren Befestigung sich von den vorausgegangenen Modellen unterschied.
Ich hänge dazu mal einen kurzen Text und ein Bild an.

Gruß Harald


.......................................................................................................................................................
Die Sonnenblende wackelt!

Bei den 170er-Modellen mit Lenkradschaltung (also Sb, DS, S-V, S-D) kann man häufig beobachten, dass sich die Sonnenblende nicht richtig feststellen lässt. Meist hat das einen ganz einfachen Grund.
Die Funktion ist eigentlich ganz einfach: Zieht man die Hutmutter an, schiebt sie einen Stift in die „Hohlachse“ der Sonnenblende. Dieser Stift hat etwa in der Mitte einen Sechskant, damit er sich im Halter beim Verschieben nicht drehen kann. Vorne hat er eine leicht konische Form (roter Pfeil im angehängten Bild). Je weiter sich dieser Konus in die – ebenfalls konische - Hohlachse der Sonnenblende schiebt, umso größer wird die Reibung.
Man sieht: für das Gelingen dieser Einstellung ist eine Voraussetzung, dass die beiden Halter fest sitzen. Sind sie lose – was leider oft der Fall ist - kann man diese Reibung unmöglich dosieren. Besonders auf der rechten Seite kann man diesen Mangel häufig beobachten. Das liegt wohl daran, dass es im Auslieferungszustand nur eine Sonnenblende gab und die Blenden auf der rechten Seite nachträglich – und oft eben nicht ordentlich - eingebaut wurden. Ich habe sogar schon gesehen, dass zur Befestigung der Halter Blechschrauben benutzt wurden, obwohl ab Werk bereits die M4 Gewinde für eine zweite Sonnenblende angebracht waren.


(5.37 MiB) Noch nie heruntergeladen

h.S.

[170ziger]

hallo javier,
es scheint, Du hast die Teile verchromen lassen, wenn deswegen das Gewinde nicht mehr funktioniert, dann würde "entmetallisieren" (entchromen) und vor dem Neuverchromen das Gewinde abdecken, helfen.
Die konische Reibfläche des Stiftes sollte auch nicht verchromt sein.
Weniger ist eben manchmal mehr.

Gruß, Alfred

[javier170SD]

Hallo Alfred und alle,
Ja, die Halterungen wurden verchromt, aber das Innengewinde ist vollständig zerstört. Die Regelmutter ist besser. Der Ursprung des Problems besteht, wie Harald gut angedeutet hat, darin, dass die rechte Halter in größerer Entfernung installiert wurde, so dass kein ausreichender Widerstand erreicht wurde.
Dann brauche ich eine linke Halterung.


Gruß, Javier

[WilliD]

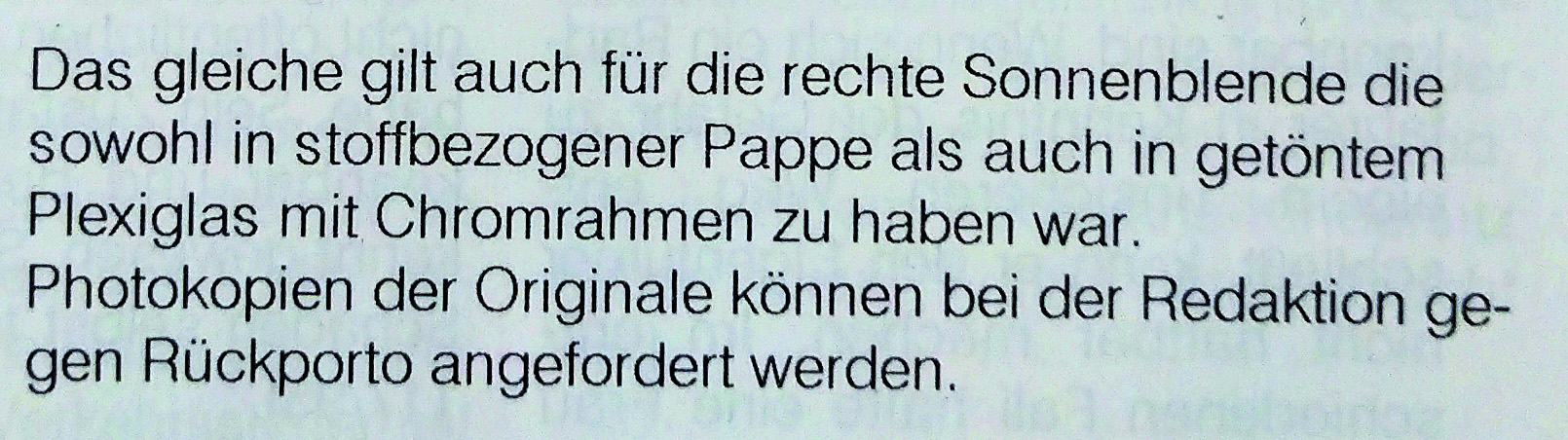

Liebe Gemeinde zur Information noch einen Anhang über die Ausführungen- Gruß Willi


Sonnenblende 3.jpg (1019.01 KiB) 4040 mal betrachtet

[GeorgesBuerginCH]

Die ganze Sonnenblenden-Geschichte unter 81 in Berichte
Grüssse Georges

[benzbest]

Hallo Javier,

Ich habe noch ein paar Halter, die Sie suchen.
Der Gewinde im Inneren ist in Ordnung.
Wenn Sie interessiert sind, können Sie Fotos senden.

Mfg

Ludo

[javier170SD]

Hallo Ludo,
Es interesiert mich, wird pm senden.

Grüsse,
Javier

[benzbest]

hallo Javier,

Hier die Fotos

Mfg
Ludo
